엔지니어링사업

세상을 밝히는 힘 (주)신동파워텍이
앞장서고 있습니다

(주)신동파워텍은
최첨단 전기분야 기술서비스를 제공하고 있습니다

전력분석, 전자기과도 해석, 고장분석 시뮬레이션

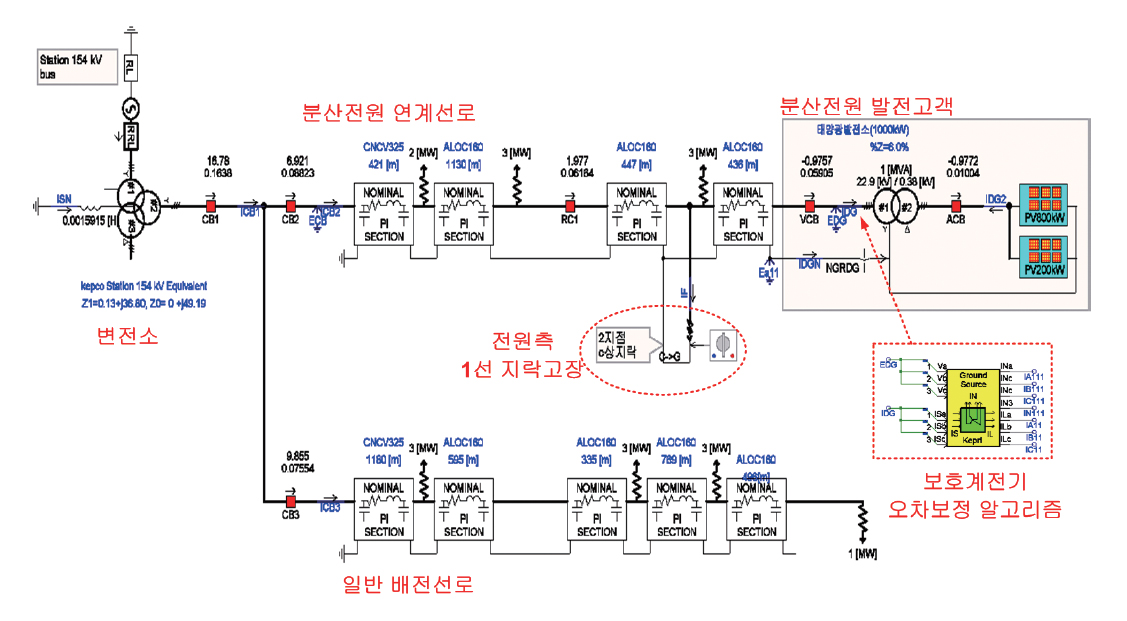

[ PSCAD/EMTDC를 이용한 보호계전기의 상전류 오차보정 계통도 ]

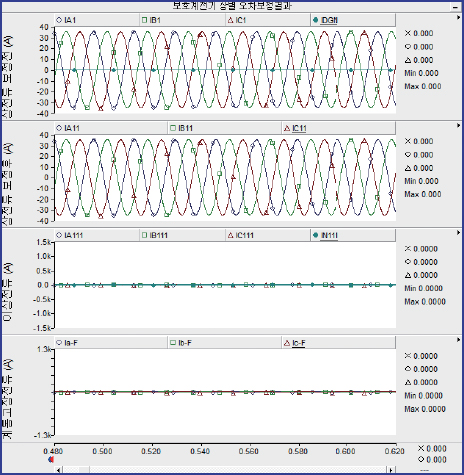

[ 정상시 상전류 오차보정 전,후 비교 ]
[ 지락 고장시 상전류 오차보정 전,후 비교 ]

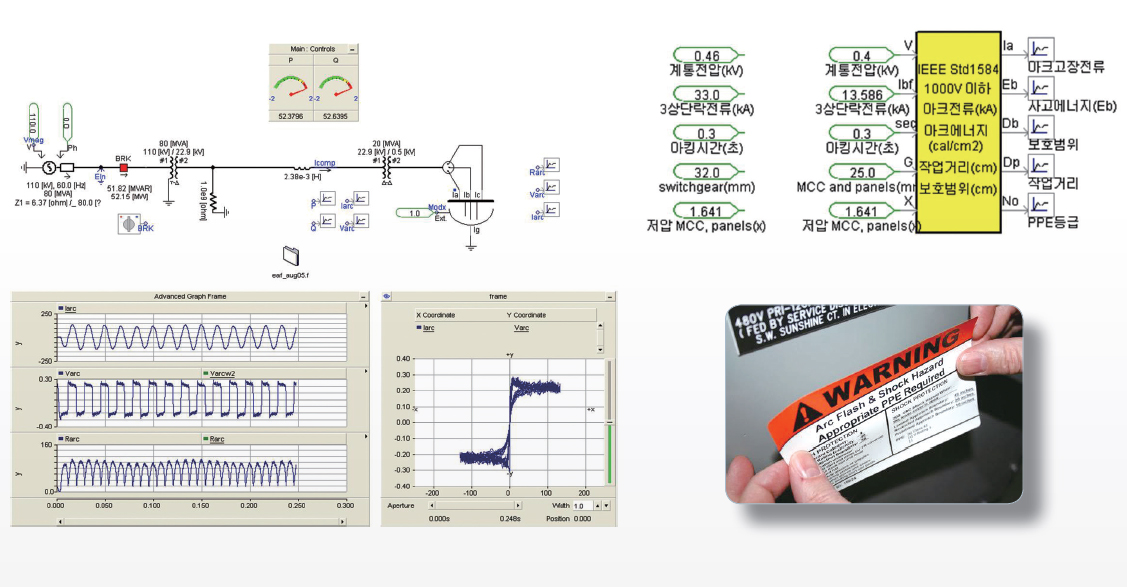

아크플래시

위험등급 사고 에너지 범위 최소 PPE 개인 안전보호구(PPE)
0 0-1.2㎈/㎠ 해당 없음 사고 에너지가 낮으므로 개인 보호구 착용을 요구하지 않는다.
이 때는 비용해성의 인화성 작업복을 착용할 수 있다.
1 1.2-4㎈/㎠ 4㎈/㎠ 난연성의 긴 셔츠와 바지를 착용한다. 그 외 보호구로 헬멧, 보안경, 장갑, 부츠 등을 착용한다.
2 4.1-8㎈/㎠ 8㎈/㎠ 면내복위에 난연성의 긴 셔츠와 바지를 착용한다.
그 외 보호구로 안면 보호구(후드 형태의 헬멧), 장갑, 부츠 등을 착용한다.
3 8.1-25㎈/㎠ 25㎈/㎠ 면내복위에 난연성의 긴 셔츠와 바지를 착용하고, 다층의 겉옷 또는 외투를 입는다.
그 외의 보호구로 얼굴, 귀, 목, 어깨를 보호하기 위한 헤드기어와 장갑, 부츠 등을 착용한다
4 25.1-40㎈/㎠ 40㎈/㎠ 면내복위에 난연성의 긴 셔츠와 바지를 착용하고, 다층(3겹 이상)의 겉옷 또는 외투를 입는다.
그 외의 보호구로 얼굴, 귀, 목, 어깨를 보호하기 위한 헤드기어와 장갑, 부츠 등을 착용한다.
5 40.1-100㎈/㎠ 100㎈/㎠ 위험성이 매우 높으므로 사고에너지 억제대책을 강구하고,
대책이 어려운 경우 활선작업을 금지한다.

*기준 ㅣNFPA 70E, IEEE Std 1584 관련기준

  • ㅣ진단용역ㅣ 공장 수전설비 아크플래시 계산 및 아크 크기별 스티커, 개인 안전 장구 제시
  • ㅣ진단항목ㅣ 단락전류 계산, 아크고장전류 계산, 보호기기 동작특성과 아크 지속시간 사고에너지 레벨 계산, 아크플래시 보호범위
  • ㅣ계산항목ㅣ 단락전류, 아크전류, 아크에너지, 최소 작업거리, 아크 플래시 보호 범위, 개인 안전 보호구 결정
